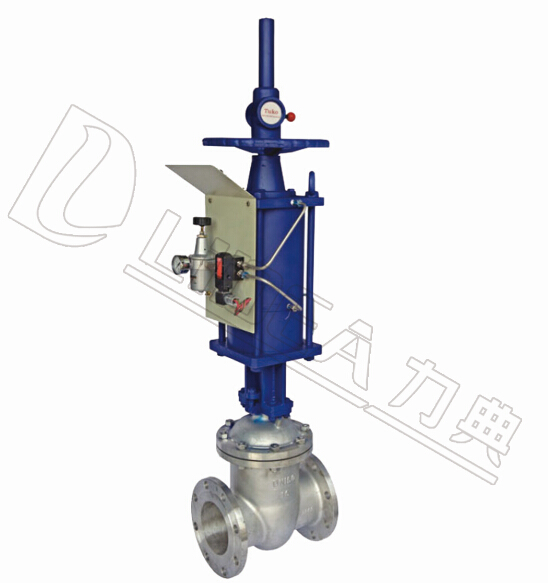

技術參數	閥體參數
氣缸形式雙作用、單作用	公稱壓力 PN16、PN25、PN40
環境溫度 -20℃～+80℃	連接方式法蘭式GB(特選JB、ANSI、JIS）
氣源壓力雙作用4～8bar,單作用5～8bar	閥體材質 WCB、SS304、SS316、SS316L
	閥板材質 SS、SS304、SS316、SS316L
功能選項	密封材料 PTFE、PPL(特選：石墨、金屬硬密封）
防爆型防爆等級：dIIBT4	工作溫度	C6：-30℃～150℃(Y)
信號反饋 X1機械無源信號，X2有源信號		C7：-30℃～250℃(S)
手動功能氣動閥可選手輪、手動開閥、關閥功能		C8：-30℃～350℃(S)
調 節 型輸入4-20mA信號，實現球閥調節功能

標準規范	附件選項
設計依據 GB標準 ANSI標準	回訊器也叫限位開關，遠程反饋開關信號
設計標準 GB/12234 ANSI B16.34	電磁閥雙作用選兩位五通，單作用選兩位三通
法蘭連接 GB/12221 ANSI B16.10	三聯 件可對氣源穩壓、過濾、氣缸加潤滑油
結構長度 GB/12221 ANSI B16.10	手輪機構 轉動手輪機構，可實現手動開、關閥
法蘭連接尺寸 GB/9113、JB/T79 ANSI B16.5(2～24'')ANSI B16.47(28～30'')	電器定位器輸入4-20mA信號，實現球閥調節功能
實驗和檢驗 JB/T9092 API598	備注氣缸參數請另參考所選配的氣動執行器資料

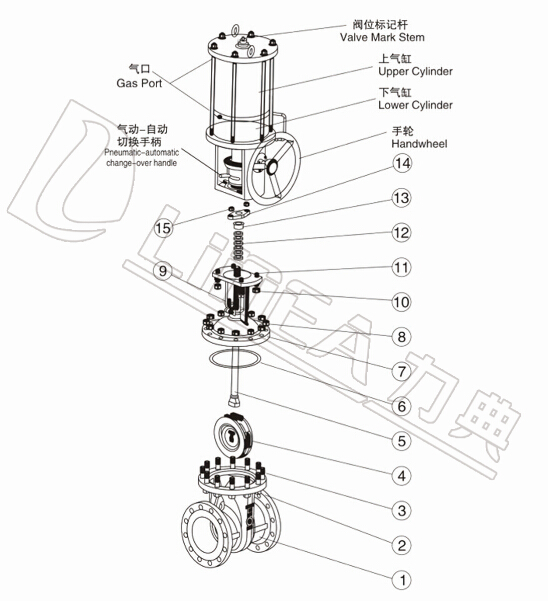

零件結構材質表
		材質
序號	零件名稱	C	P	R
1	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	螺帽	35	304	304
3	螺栓	35	304	304
4	閥座	25或1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	閘板	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
6	墊片	不銹鋼+柔性石墨、PTFE
7	閥蓋	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
8	螺帽	35	304	304
9	吊環螺栓	35	304	304
10	螺帽	35	304	304
11	螺栓	35	304	304
12	填料	柔性石墨、PTFE
13	填料壓套	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
14	填料壓板	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
15	螺帽	35	304	304

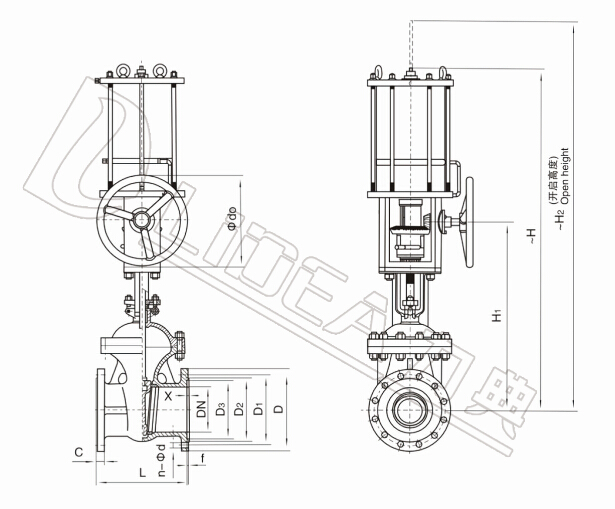

主要外形及連接法蘭尺寸Q641F(N、P、H、Y）-PN16(1.6MPA)
型號	DN	L	～H	H1	～H2	Φdo	D	D1	D2	C	F	N-Φd
LDZP50	50	250	790	420	840	180	165	125	99	20	3	4-Φ18
LDZP80	80	280	910	460	990	200	200	160	132	20	3	8-Φ18
LDZP100	100	300	1050	560	1150	250	220	180	156	22	3	8-Φ18
LDZP150	150	350	1240	660	1390	320	285	240	211	24	3	8-Φ22
LDZP200	200	400	1520	810	1720	400	340	295	266	24	3	12-Φ22
LDZP250	250	450	1700	930	1950	400	405	355	319	26	3	12-Φ26
LDZP300	300	500	1930	1090	2230	450	460	410	370	28	4	12-Φ26
LDZP350	350	550	2160	1230	2510	450	520	470	429	30	4	16-Φ26
LDZP400	400	600	2330	1360	2730	500	580	525	480	32	4	16-Φ30
LDZP450	450	650	2540	1510	2990	500	640	585	548	34	4	20-Φ30
LDZP500	500	700	2750	1660	2150	550	715	650	609	36	4	20-Φ33
LDZP600	600	800	3080	1910	3680	550	840	770	720	38	5	20-Φ36
LDZP700	700	900	3570	2200	4270	600	910	840	794	40	5	24-Φ36
LDZP800	800	1000					1025	950	901	42	5	24-Φ39

備注：
球閥結構長度及連接法蘭尺寸根據JB/T79標準或用戶要求設計制作。
執行器型號*/*分別是氣動執行器雙作用式/單作用式（彈簧復位）。
根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。
以上執行器配置及數據均采用軟密封（F）閥門，硬密封閥門的配置及數據請咨詢本公司。
